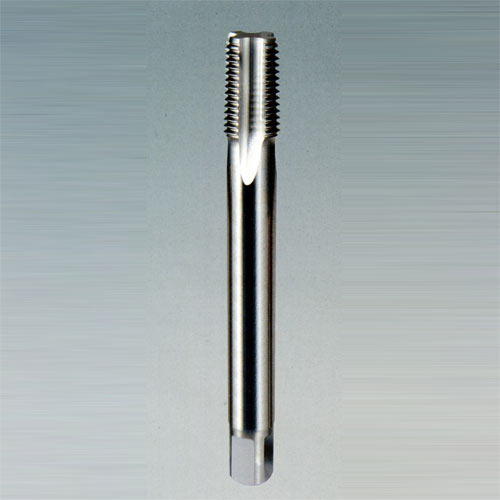

硬质合金丝锥
来源:未知 编辑：weimeigu 时间:2015-10-20 13:32
适用加工材料
碳素铁铸铁模具钢合金钢工具钢热处理钢以及硬度为HRC20-45的调质钢上的盲孔加工。

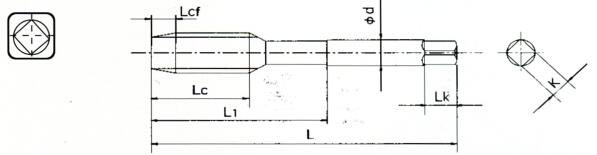

线型图
| 切削锥长 | 全长 | 全长 | 颈长 | 柄径 | 槽数 |
| Lcf | L | Lc | L1 | d | Flutes |
| 3P | 46 | 11 | 19 | 4 | 3 |
| 3P | 52 | 13 | 21 | 5 | 3 |
| 3P | 60 | 16 | 16 | 5.5 | 3 |
| 3P | 62 | 19 | 29 | 6 | 3 |
| 3P | 70 | 22 | 37 | 6.2 | 3 |
| 3P | 75 | 24 | 41 | 7 | 3 |
| 3P | 75 | 24 | 41 | 7 | 3 |
| 3P | 82 | 29 | 48 | 8.5 | 3 |
| 3P | 82 | 29 | 48 | 8.5 | 3 |
| 3P | 82 | 29 | 48 | 8.5 | 3 |
| 3P | 88 | 30 | 48 | 10.5 | 3 |
| 3P | 88 | 30 | 48 | 10.5 | 3 |
| 3P | 95 | 32 | 52 | 12.5 | 3 |
| 3P | 95 | 32 | 52 | 12.5 | 3 |
| 3P | 100 | 37 | 55 | 14 | 4 |
| 3P | 100 | 37 | 55 | 14 | 4 |
| 3P | 105 | 37 | 58 | 15 | 4 |
| 3P | 105 | 37 | 58 | 15 | 4 |
| 3P | 115 | 38 | 63 | 17 | 4 |
| 3P | 115 | 38 | 63 | 17 | 4 |
| 3P | 120 | 45 | 66 | 19 | 4 |
| 3P | 120 | 45 | 66 | 19 | 4 |
| 3P | 130 | 45 | 71 | 20 | 4 |
| 3P | 130 | 45 | 71 | 20 | 4 |
| 3P | 135 | 48 | 74 | 23 | 4 |
| 3P | 135 | 48 | 74 | 23 | 4 |
| 3P | 145 | 51 | 77 | 25 | 4 |
| 3P | 155 | 57 | 82 | 28 | 4 |
| 3P | 175 | 60 | 93 | 32 | 4 |
| 3P | 185 | 67 | 98 | 38 | 4 |
